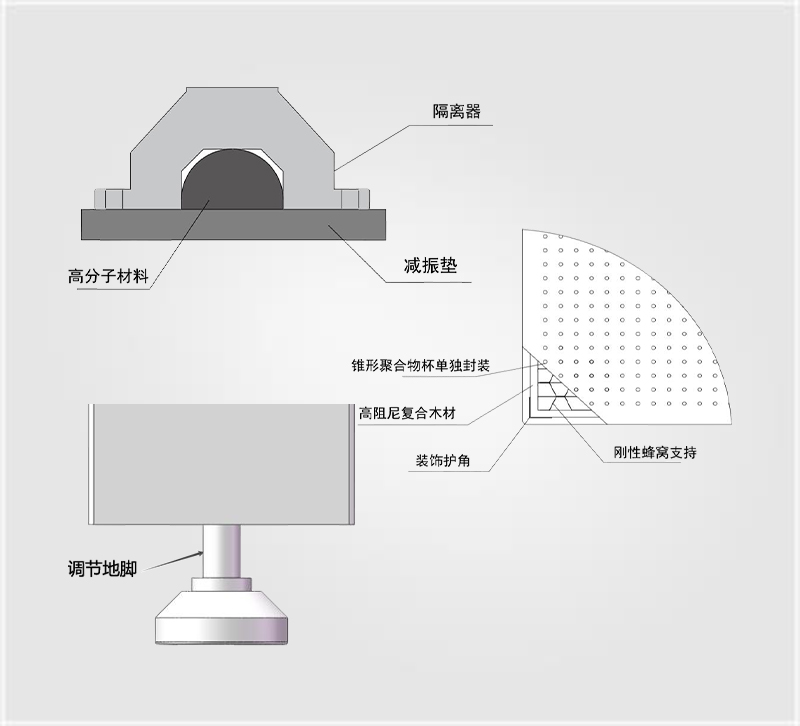

譜量光電 精密阻尼隔振光學平臺上面板采用優質高導磁不銹鋼，臺面內核為三層夾心式蜂窩結構，內核密度大幅度提高，具有優秀的硬重比和剛性，同時保證了較低的固有頻率，具備行業較高的隔振效果。上臺面采用精密磨削工藝，平面度可達≤0.05mm/㎡，表面粗糙度：<0.6μm，回旋打磨工藝清除毛邊，達到無反射啞光效果。支架采用整體焊接工藝（四支撐或六支撐結構），防止松動及受力不均等情況，保證整體穩定性。支撐腿上方采用專業級精密錐形阻尼減振器，下方采用一級阻尼隔振墊。具有非常優秀的緩沖及隔振性能，固有頻率控制在3-8Hz。支架帶可升降高度機構和萬向可鎖緊腳輪，方便移動和調整。
|
平面度
≤0.05mm/㎡ |
|
表面粗糙度
＜0.6μm |
|
固有頻率
3-8Hz |
|
振幅
5μm |
|
螺孔間距
25mm×25mm |
|
螺孔規格
M6(公制) |
| 定制類型 | 示意圖 | 具體描述 |
|---|---|---|
| 無磁平臺定制 |
| 支持（臺面）無磁和（臺面支架）整體全無磁兩種形式 左圖為中電某所PLGZQ-1815全無磁精密型氣浮隔振光學平臺 |
| 非標準尺寸定制 |
| 各種非標準型號尺寸均可定制 左圖為2.7x1.5米阻尼隔振光學平臺 |

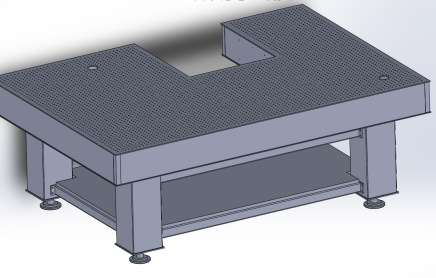

| 異型結構定制 |
| 非標準矩形臺面等異型結構來圖定制 |

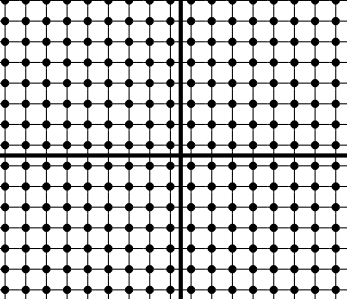

| 各類刻度線定位標識 |
| 刻度線和定位標識定制 |

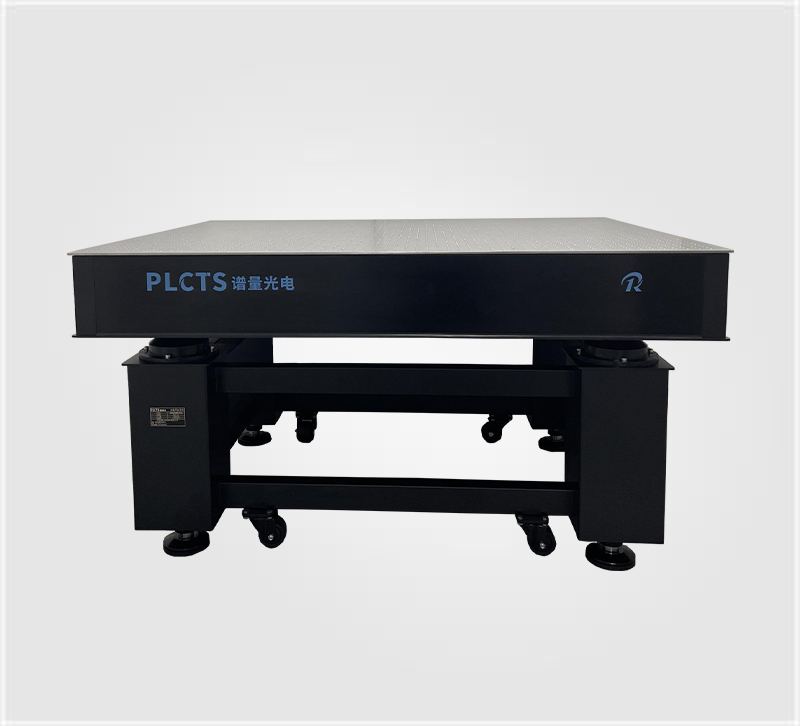

PLCTS 精密阻尼隔振光學平臺支架頂部采用復合型振動隔離器在一定條件下可隔離來自地面的振動，底部安裝調節裝置，解決了地面不平坦的問題。臺面平面度可達≤0.05mm/㎡，表面粗糙度：<0.6um，達到無反射啞光效果，有效減少了雜散光。滿足不同的實驗室環境需求，支持客戶尺寸結構定制化。
