一、核心目標
光纖準直器的核心目標是：將光纖纖芯中發出的發散光束，通過透鏡轉換為發散角極小（近乎平行）的準直光束；反之，也能將空間中的準直光束高效地耦合回光纖中。
二、基本原理：將光纖端面置于透鏡焦點
其工作原理基于幾何光學中的準直概念：
光纖作為點光源：光從單模光纖的纖芯末端出射時，由于其尺寸極小（約9μm），可以看作是一個點光源，發出具有較大發散角的球面波（高斯光束）。
透鏡的變換作用：將一個凸透鏡（或具有類似功能的自聚焦透鏡）放置在這個點光源的前方。
焦點對準：當光纖端面被精確地放置在透鏡的焦點（Focal Point）上時，從透鏡另一端出射的光就會變?yōu)?span style="color: rgb(0, 0, 0); font-size: 20px; font-weight: bold;">準直光（平行光）。
三、關鍵組件與材料
1、帶尾纖的插芯（Pigtailed Ferrule） ：就是一個光纖連接器（插芯）與一段光纖（尾纖）永久性地連接在一起形成的組件。插芯是光纖連接器的核心部件，是一個精密（通常是陶瓷，也可以是金屬或塑料）的圓柱體，中間有一個極細的微孔（直徑約125微米，和頭發絲差不多）。
作用：它的唯一作用就是精準地固定和保護一根光纖，并使兩根光纖在連接時能夠?qū)崿F(xiàn)超高精度的對準，從而最大限度地減少光信號在連接點的損耗（插入損耗）和反射（回波損耗）。
2、透鏡 (Lens)：選擇取決于性能、成本和尺寸要求。
GRIN透鏡 (Gradient-Index Lens)：最常見的選擇。它是一種圓柱形透鏡，折射率從中心到邊緣漸變。優點是端面為平面，易于與光纖通過焊接或膠水方式永久固定，結構緊湊，像差小。

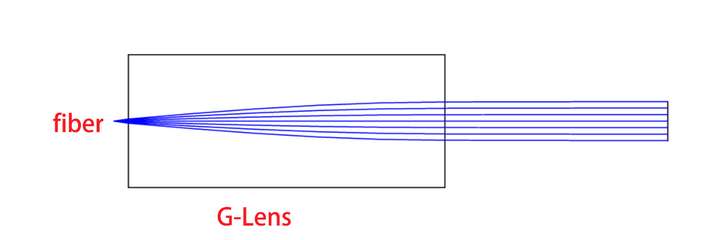

GRIN透鏡準直透鏡的出射光束示意圖
0°面向角GRIN透鏡示意圖
8°面向角GRIN透鏡示意圖
C-Lens (球面透鏡)：一段加工了球面的石英棒。成本較低，但存在球差，性能略遜于GRIN透鏡。

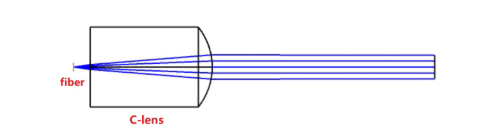

C-Lens準直透鏡的出射光束示意圖
非球面透鏡 (Aspheric Lens)：性能最佳，能完美消除球差，獲得最理想的準直光束和最高耦合效率。但成本最高，裝配精度要求極嚴，常用于高性能場合。
C-lens的端面一端為球面，而G-lens的一端為平面，正是因?yàn)檫@個原因，G-lens準直器可以將某些光學器件直接粘接在該平面上，從而使得模塊可以更緊湊，這是C-lens不具備的特點。在WDM器件中輸入端使用G-lens其中一個原因主要是因?yàn)樗鸟詈厦媸瞧降模奖銥V波片的粘接。
3、玻璃套管 (Mating Sleeve)：一個精密加工的金屬或玻璃套管，用于精確固定光纖和透鏡的相對位置，并保證其同心度。
4、膠水 (Adhesive)：高性能紫外固化膠（UV膠）或熱固化膠，用于永久固定光纖和透鏡。
光纖準直器由帶尾纖的插芯+C/G-lens+玻璃套管組成，通過環氧樹脂膠水固定。

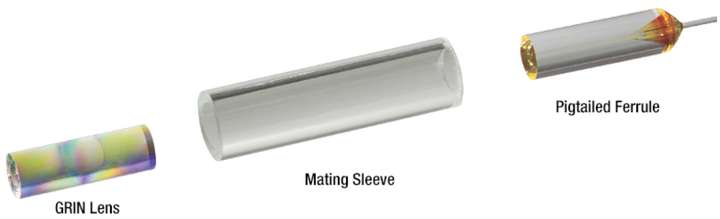

G-lens光纖準直器組成示意圖

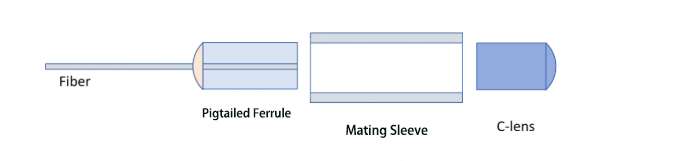

C-lens光纖準直器組成示意圖
注：
Filber：光纖；
Pigtailed Ferrule：帶尾纖的插芯，由光纖+鉆孔的玻璃管組成；
Mating Sleeve：玻璃套管；
C-Lens：C-Lens透鏡
四、制作與耦合過程（以GRIN透鏡為例）
這是一個精密的工藝過程，通常在潔凈環境中進行：
1、準備與固定：
首先，需要一臺光波導耦合系統，將帶尾纖的插芯與GRIN透鏡固定再2側的6維位移臺上，且用夾具夾持玻璃套管如下圖1顯示屏中所示。
圖1
六軸位移臺以及玻璃套管位移臺示意圖
2、粗調距離 (Active Alignment - 主動對準)：
（1）這是最關鍵的一步。在光纖另一端接入激光光源（如1550nm DFB激光器）。
（2）在透鏡的出光口前方放置一個光束質量分析儀或光功率計（遠場測量）。
（3）通過精密三維調整架，細微地移動光纖或透鏡，改變它們之間的間距。
（4）同時觀察遠場光斑或功率計讀數，找到光束發散角最小（光斑尺寸最穩定）或耦合回光纖的能量最大時的位置。這個位置就是理論上的焦點位置。

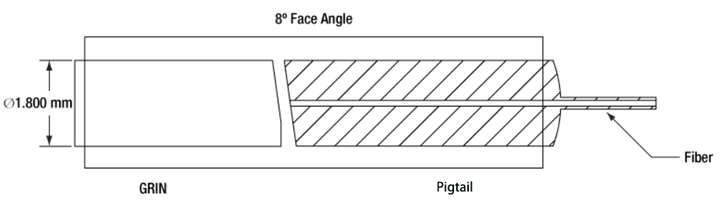

8°角GRIN透鏡和帶尾纖的插芯對準耦合示意圖

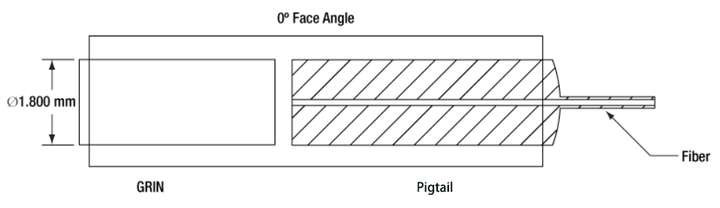

0°角GRIN透鏡和帶尾纖的插芯對準耦合示意圖

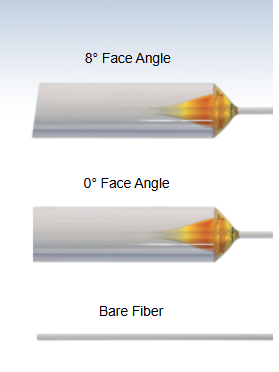

0°角和8°角GRIN透鏡插芯、光纖示意圖
3、固化 (Curing)：
一旦找到最佳位置，立即使用點膠設備在光纖與套筒、透鏡與套筒的接合處點上一小滴UV膠。
用紫外燈照射，使膠水瞬間固化，將整個結構永久鎖定在最佳耦合狀態。

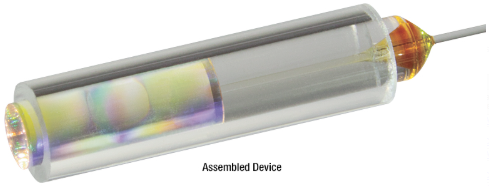

光纖準直器示意圖
光波導耦合系統示意圖
光波導耦合系統實拍示意圖
光波導耦合系統實拍示意圖
